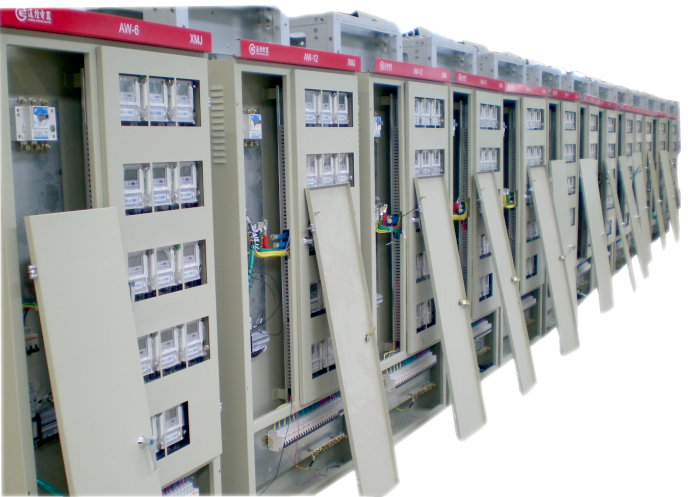

照明配電箱、計量箱、控制箱、動力配電箱產品介紹

一、 產品概述XM/XMJ/XL

配電箱分照明配電箱和動力配電箱，是配電系統的末級設備，適用于三項交流50Hz,額定電壓220V/380V，額定電流800A以下的三相四線制電力系統，作為接受電能和分配電能之用。主要用于各種民建住宅、廠礦、企業、商店、旅館、機場、車站（港口）、機關等場所，作為照明配電、移動用電設備及電能計量的線路中的過載、短路、漏電保護及線路轉換之用。產品具有安全性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎，防護等級高等特點。

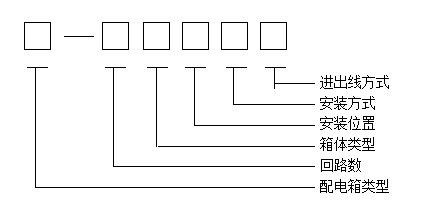

二、 型號說明

配電箱類型：XM照明配電箱；XL動力配電箱

回路數：根據用戶要求進行配置

箱體類型：M—位數型；Z—綜合型

安裝位置：N—戶內安裝；W—戶外安裝

安裝方式：X—懸掛式；R-嵌入式

進出線方式：XX—下進下出；XS—下進上出；SX—上進下出；SS—上進上出

三、配電箱結構說明

1.照明配電箱結構說明

位數型配電箱：箱體采用優質鋼板，厚度不低于1mm，表面靜電噴塑防銹處理；面板采用透明PC門和白色ABS門組成，白色ABS門采用阻燃ABS材料，負荷IEC60695-2-1標準，透明門采用PC聚碳酸酯材料。面板厚度不低于1.5mm;絕緣防護等級可達到IP4X。

綜合型配電箱：箱體由優質冷軋鋼板折剪成型焊接而成，采用酸洗、磷化工藝處理后，進行靜電噴塑。箱體由殼體、箱門、安全隔板、元件安裝板組成。箱門通過暗鉸鏈與殼體練成一體，可開啟大于90度轉動靈活；元件安裝板通過焊接在箱體的螺栓與殼體連接，電器元件和零地排安裝于元件安裝板上；安全隔板支撐于元件安裝板之上，滿足電器元件和零地排的安全防護間隔。箱體由專用接地點、接地標志，箱內的電器組件的金屬支架均滿足技術條件規定的接地，且同時與專門的接地導體可靠連接，構成安裝的接地保護電路。絕緣防護等級不低于：IP3X。

2. 動力配電箱結構說明

箱體由優質冷軋鋼板折剪成型焊接而成，采用酸洗、磷化工藝處理后，進行靜電噴塑。箱體內兩側焊有固定的安裝角鋼，角鋼上有模數排列的安裝孔。箱內電器元件均安裝在鍍鋅安裝件上，然后固定在安裝角鋼上。該箱型為前開門，門打開后箱內全部元件敞露，便于檢修維護。門與殼體均焊有接地螺釘，箱內的安裝梁與殼體、門間用爪型墊圈連接，構成接地保護電路。

四、 技術參數

額定工作電壓：AC380V/220V

額定工作頻率：50Hz

額定工作電流等級：≤800A

絕緣防護等級：≥IP30

絕緣水平：
